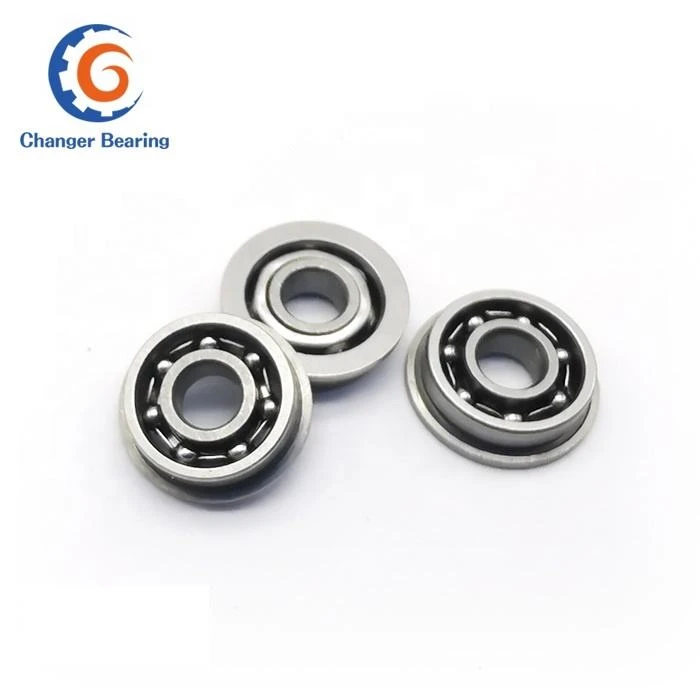

Bantalan Miniatur Bergelang MF83 untuk Poros dan Panel Ringkas-Rakitan Terpasang

Mekanisme putaran kecil seringkali hanya menyisakan sedikit ruang untuk penyangga bantalan konvensional.

Jika bantalan harus menempel langsung pada panel, braket, atau bahu mesin, menambahkan komponen penahan terpisah dapat membuat perakitan menjadi rumit. Bantalan miniatur berflensa mengatasi masalah ini melalui perubahan sederhana pada geometri bantalan: cincin luar dilengkapi flensa yang menyediakan permukaan lokasi terintegrasi.

MF83 adalah bantalan bola bergelang kompak yang ditujukan untuk rakitan mekanis kecil yang mengutamakan penentuan posisi akurat dan ruang pemasangan terbatas. Untuk produsen OEM dan distributor komponen, desain ini dapat menyederhanakan struktur di sekitarnya sekaligus menjaga paket bantalan tetap kecil.

Apa yang Sebenarnya Dilakukan Flange

Flensa bukan bagian dari sistem penggulungan itu sendiri. Tujuan utamanya adalah untuk membantu memposisikan dan mempertahankan bantalan di dalam komponen kawin.

Hal ini dapat berguna ketika housing tidak memiliki bahu yang nyaman atau ketika bantalan memerlukan referensi aksial yang ditentukan.

Persyaratan Perakitan	Peran Flensa
Posisi aksial	Menyediakan bahu lokasi
Pelat pemasangan tipis	Membantu mempertahankan bantalan
Terbatasnya lahan perumahan	Mengurangi kebutuhan akan perangkat keras terpisah
Perakitan berulang	Menciptakan titik referensi yang konsisten

Hal ini membuat bantalan berflensa sangat berguna dalam mekanisme kompak di mana rumah di sekitarnya dirancang mengelilingi bantalan dan bukan sebaliknya.

Sekilas tentang Dimensi MF83

Barang	Spesifikasi
Model	MF83
Jenis Bantalan	Bantalan Bola Miniatur Bergelang
Diameter Lubang	3mm
Diameter Luar	8mm
Lebar Bantalan	3mm
Flens	Ya
Konstruksi Bantalan	Baris Tunggal
Aplikasi	Mekanisme Putaran Kompak

Konfirmasikan gambar dimensi akhir dan persyaratan toleransi sebelum pesanan produksi, karena spesifikasi dapat bervariasi antar produsen dan konfigurasi.

MF83 dan Bantalan Standar 683

Bagi insinyur yang memilih bantalan miniatur, versi bergelang dapat berguna ketika pengaturan pemasangan memerlukan fitur lokasi terintegrasi.

Fitur	Standar 683	MF83
lubang 3 mm	Ya	Ya
Diameter Luar 8mm	Ya	Ya
Penampang Ringkas	Ya	Ya
Flensa Terintegrasi	TIDAK	Ya
Penentuan Posisi Panel	Membutuhkan pengaturan tersendiri	Sederhana

Oleh karena itu, keuntungannya bukan hanya pada ukuran bantalannya. Ini adalah cara flensa berinteraksi dengan komponen sekitarnya.

Ketika Bantalan Berflensa Lebih Masuk Akal

Bantalan miniatur konvensional akan berfungsi dengan baik jika wadahnya sudah dilengkapi bahu dan fitur penahan yang sesuai.

MF83 menjadi lebih menarik ketika tata letak mekanisnya terlihat seperti ini:

poros → bantalan → pelat tipis → permukaan penahan

daripada:

poros → bantalan → rumah mesin → cincin penahan

Untuk peralatan kompak, melepas satu komponen penahan tambahan dapat mempermudah perakitan dan memberikan lebih banyak kebebasan bagi perancang produk.

Pemasangan Ke Panel Tipis

Salah satu penggunaan praktis bantalan bergelang mini adalah pemasangan pada pelat atau braket yang relatif tipis.

Flensa dapat berfungsi sebagai{0}}penghenti bawaan, membantu bantalan berada pada kedalaman yang berulang.

Sebelum produksi, pembeli harus memverifikasi:

diameter lubang panel

ketebalan panel

diameter flensa

diperlukan retensi aksial

kesesuaian poros

izin bantalan

Flensa harus diperlakukan sebagai fitur pemosisian, bukan sebagai pengganti desain retensi struktural yang lengkap.

Mengapa Format MF83 Berguna pada Peralatan Ringkas

Selubung bantalan 3 × 8 × 3 mm meninggalkan bekas kecil di sekitar poros.

Hal ini penting dalam mekanisme di mana beberapa komponen dimasukkan ke dalam ruang terbatas.

Kendala Peralatan	Potensi Manfaat
Poros yang sangat kecil	lubang 3 mm
Ruang radial terbatas	diameter luar 8 mm
Struktur pemasangan tipis	Flensa terintegrasi
Panjang perakitan pendek	Lebar bantalan 3 mm
Kepadatan komponen tinggi	Jejak keseluruhan kecil

Oleh karena itu, bearing dapat menjadi bagian dari strategi pengemasan mekanis dan bukan sekadar diperlakukan sebagai komponen pengganti.

Daftar Periksa Seleksi MF83

Sebelum menyetujui bearing untuk produksi, periksa enam poin berikut:

Membosankan:Apakah 3 mm tepat untuk porosnya?

Diameter luar:Apakah bodi 8 mm cocok dengan housingnya?

Lebar:Apakah lebar bantalan 3 mm sesuai dengan ruang yang tersedia?

Flens:Apakah flensa menyediakan fungsi lokasi yang diperlukan?

Memuat:Apakah bantalan cocok untuk pembebanan radial dan aksial sebenarnya?

Kecepatan:Apakah kecepatan operasi yang diharapkan sesuai dengan spesifikasi bearing?

Kecocokan dimensi saja tidak menjamin bahwa dua bantalan mini akan bekerja secara identik.

Pertanyaan Umum

Apa itu bantalan bergelang MF83?

MF83 adalah bantalan bola mini dengan flensa terintegrasi pada cincin luar. Flensa menyediakan permukaan lokasi yang nyaman selama pemasangan.

Berapa ukuran MF83?

Ukuran MF83 yang umum ditentukan adalahLubang 3 mm × diameter luar 8 mm × lebar 3 mm. Dimensi flensa yang tepat harus dikonfirmasi dari gambar pemasok.

Apa perbedaan antara MF83 dan 683?

Keduanya umumnya dikaitkan dengan ukuran bantalan miniatur 3 × 8 × 3 mm, namun MF83 menyertakan flensa yang tidak dimiliki konfigurasi standar 683.

Mengapa menggunakan bantalan miniatur bergelang?

Flensa dapat menyederhanakan posisi aksial dan khususnya berguna ketika bantalan dipasang pada panel tipis atau rumah kompak.

Bisakah MF83 ditekan langsung ke housing?

Ini dapat dipasang dengan menggunakan kecocokan yang sesuai, tetapi toleransi poros dan rumahan harus dipilih sesuai dengan aplikasi sebenarnya. Gaya pemasangan harus diterapkan pada cincin bantalan yang benar.

Apakah MF83 cocok untuk-aplikasi berkecepatan tinggi?

Bantalan miniatur dapat beroperasi pada kecepatan yang relatif tinggi, tetapi kecepatan yang diizinkan bergantung pada pelumasan, jarak bebas, beban, suhu, dan spesifikasi pabrikan.

Bisakah MF83 dipasok untuk proyek OEM?

Ya. Untuk pembelian OEM, pembeli dapat menentukan persyaratan kuantitas, material, jarak bebas, pelumasan, pelindung, pengemasan, dan dimensi sesuai dengan proyek.

Apa yang harus saya berikan saat meminta penawaran MF83?

Model, jumlah yang dibutuhkan, aplikasi, kecepatan pengoperasian, beban, kebutuhan material, dan persyaratan dimensi atau pengemasan khusus apa pun adalah informasi yang berguna untuk penawaran.

MF83 sebagai-Komponen Bantalan Penghemat Ruang

Alasan utama memilih bantalan miniatur bergelang sering kali bukan pada bantalan itu sendiri, melainkan rakitan di sekitarnya.

MF83 menggabungkan selubung bantalan kompak dengan flensa lokasi terintegrasi, memungkinkan perancang membuat pengaturan penyangga-poros yang lebih kecil dan sederhana.

Untuk peralatan OEM, komponen otomasi, dan mekanisme miniatur, flensa kecil tersebut dapat menghilangkan kebutuhan akan fitur lokasi tambahan dan membuat bantalan lebih mudah diintegrasikan ke dalam struktur sekitarnya.
